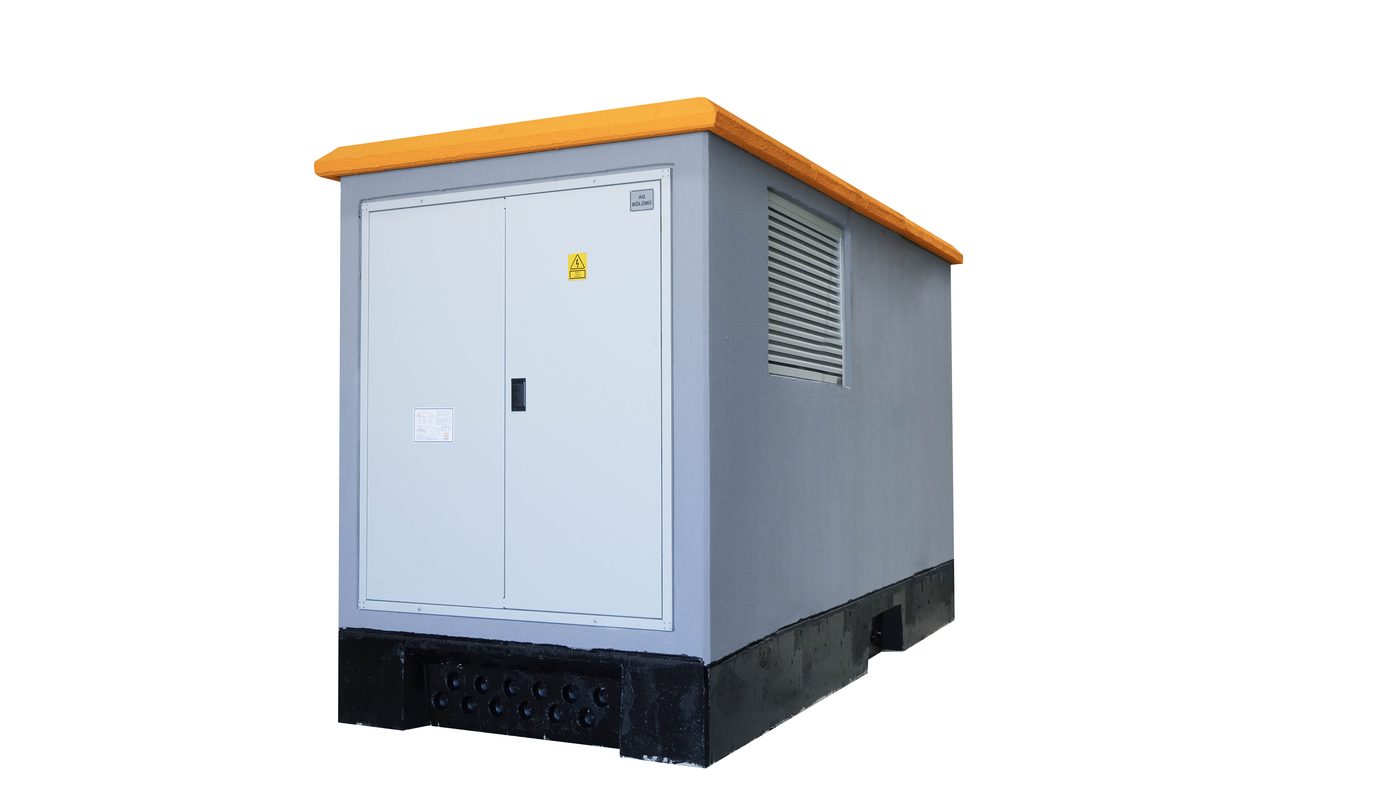

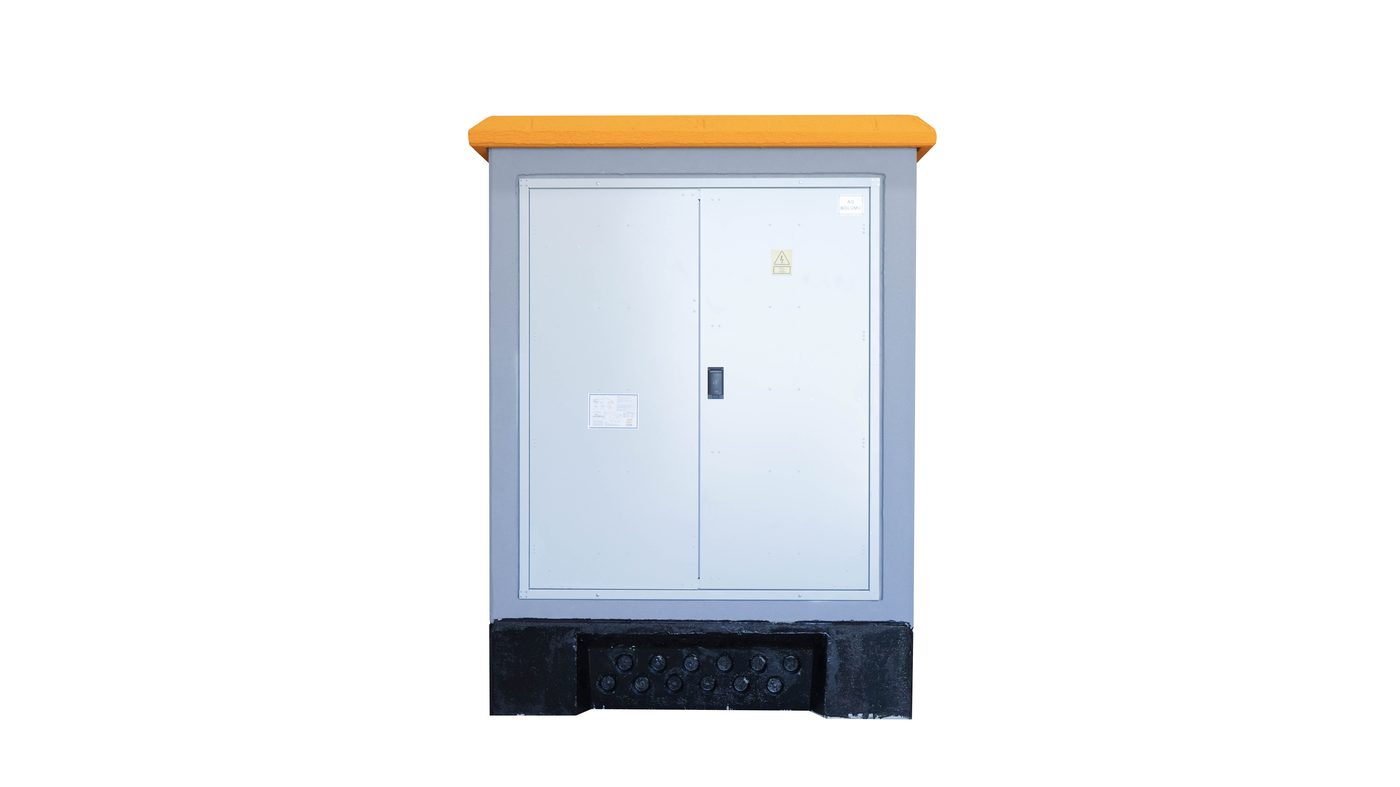

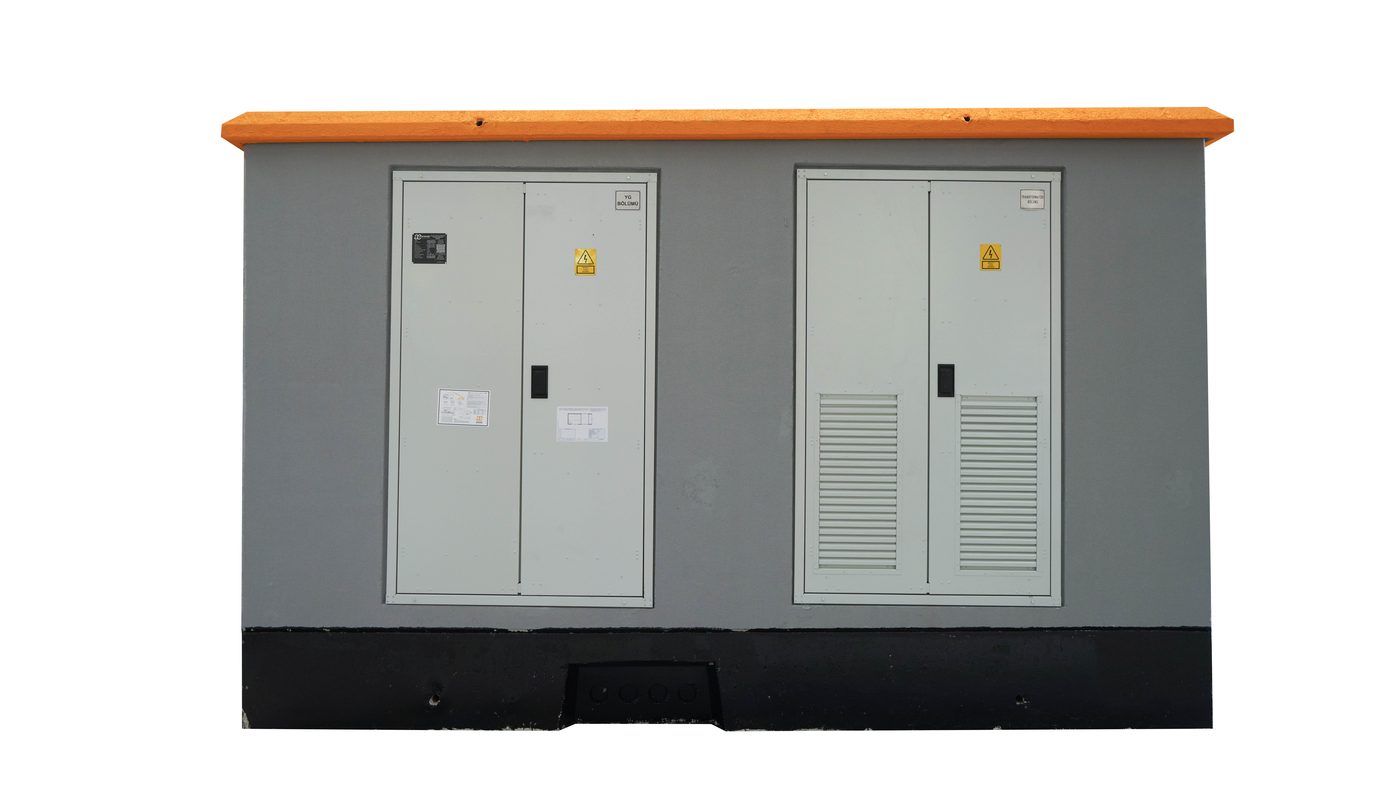

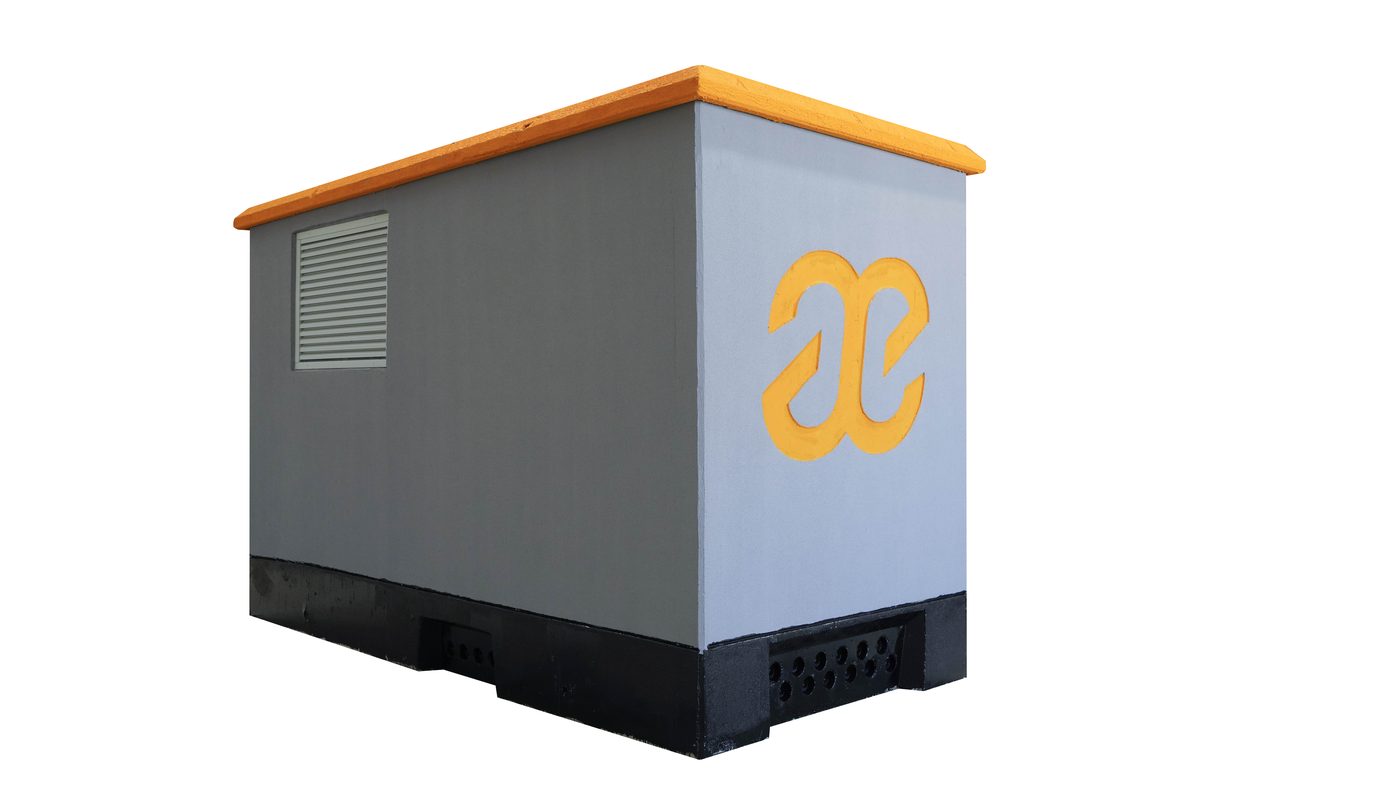

ARCK Monoblok Beton Köşk

ARCK serisi OG/AG Prefabrik Monoblok Trafo ve Dağıtım Merkezleri, OG/AG elektrik tesisleri için tasarlanmış ve ilgili uluslararası standartlara ve şartnamelere göre üretilmiştir. Beton mahfazalar, TEDAŞ-MYD'nin ilgili şartnamesine göre BS-35 betondan üretilir ve 12–36 kV'a kadar dağıtım sistemlerinde kullanıma uygundur. Tip testleri ICMET – LVT tarafından yapılmıştır.

Kullanım Alanları Elektrik üretim (RES/HES), iletim ve dağıtım tesislerinde, sanayi ve ticari tesislerde OG/AG Trafo Merkezi, OG Dağıtım Merkezi, pano kabini ve jeneratör kabini olarak kullanılır.

Avantajlar - Tip testleriyle kanıtlanmış iç ark dayanımı ve koruma sınıfı ile personel güvenliği - Fabrika ortamında monte edilip test edilen donanım ve iç topraklama sistemi - Standartlara uygun, yüksek kaliteli elektrik ekipmanları - Zorlu çevre koşullarına dayanıklı - Minimum kurulum alanı ve işçilik - Kolay kurulum ve devreye alma - Sınırsız renk seçeneğiyle özelleştirilebilir estetik yapı ve yüzey kaplaması

Kullanım Beton köşkler minimum tesis alanı gerektirir; uzun ömürlü, çevre koşullarına dayanıklı bir mahfaza ile hızlı kurulum, taşınabilirlik ve hızlı devreye alma özelliklerine sahiptir. Renk seçenekleriyle çevreyle uyumlu estetik bir yapı sunar.

İç Topraklama ve Aydınlatma Sistemi Beton mahfazanın çelik donatısı, kapı ve elektrik ekipmanlarının topraklama terminalleri ve topraklanması gereken diğer tüm metal parçalar, standart ve şartnamelerde belirtilen iletkenler kullanılarak potansiyel dengeleme barasına taşınır.

Yapısal Özellikler ARCK serisi merkezler aşağıdaki temel bileşenlerden oluşur: - OG/AG anahtarlama elemanları - Transformatör - OG/AG iç bağlantı elemanları - AC/DC yardımcı gerilim kaynağı - İş güvenliği malzemeleri

Çevresel Özellikler - Rakım: 2000 m - Ortam sıcaklığı: -25…+50 °C - Çevresel kirlilik: Seviye 3 - Maksimum güneş radyasyonu: 1000 W/m² - Bağıl nem (maks): %95 - Deprem ivmesi (Y/D): 0.5g / 0.4g - Sistem topraklaması: dirençle veya doğrudan topraklanmış
