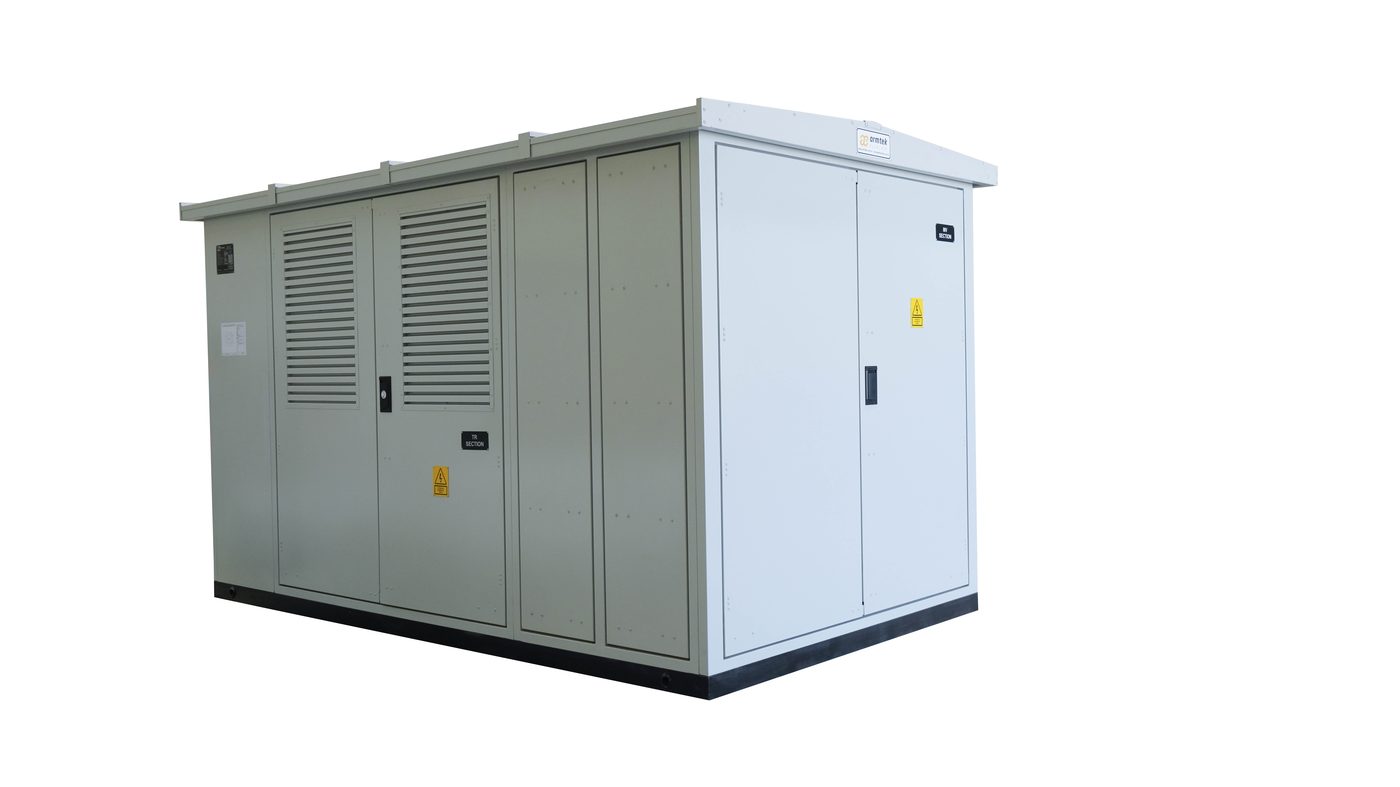

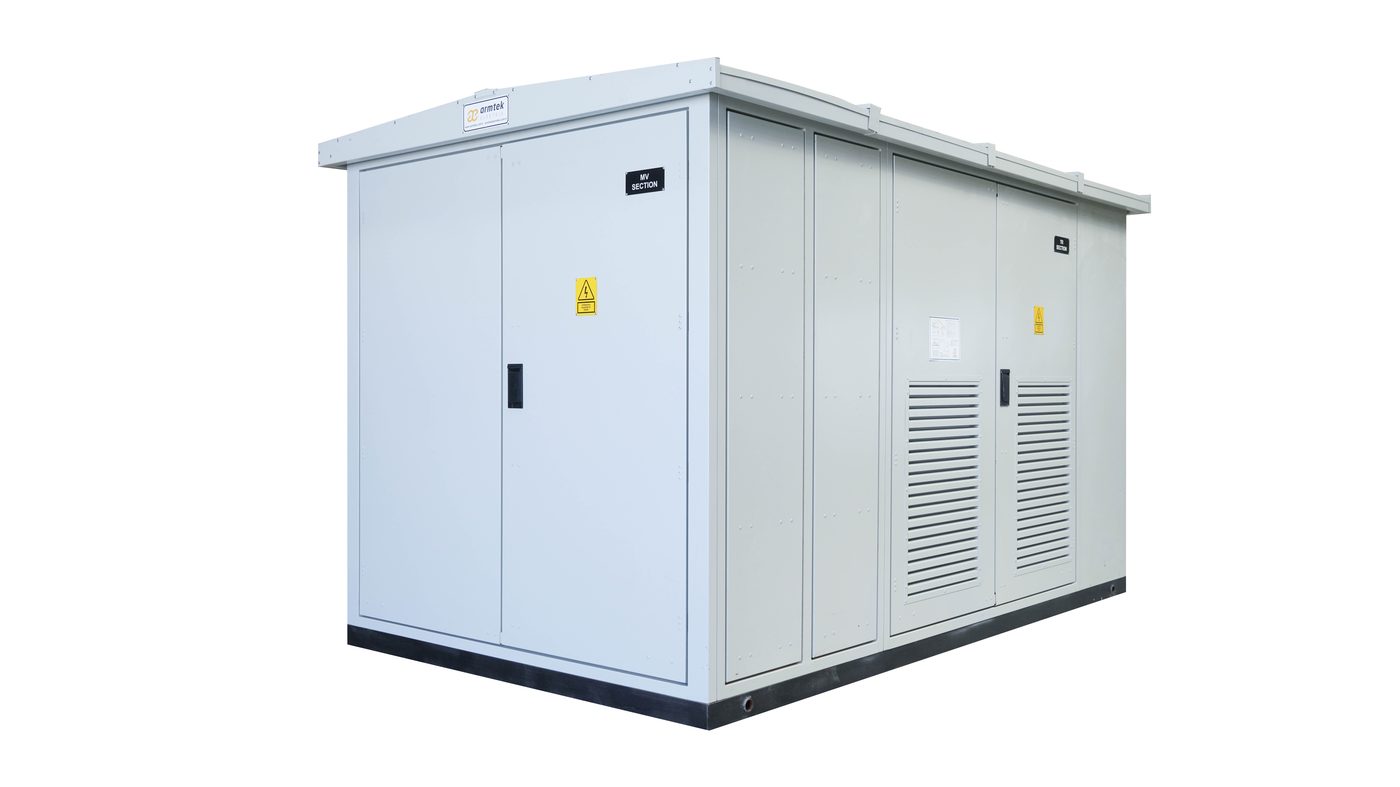

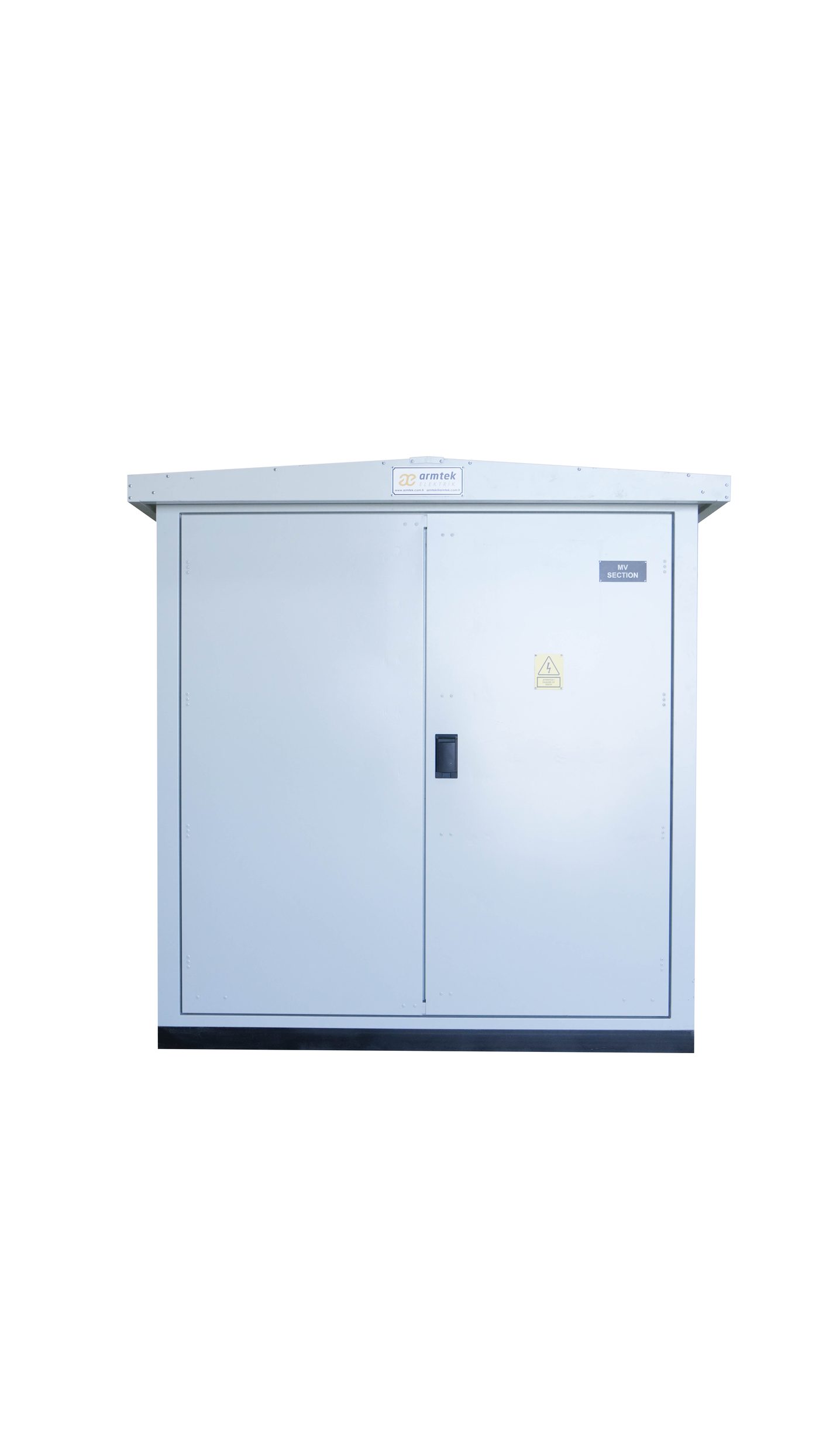

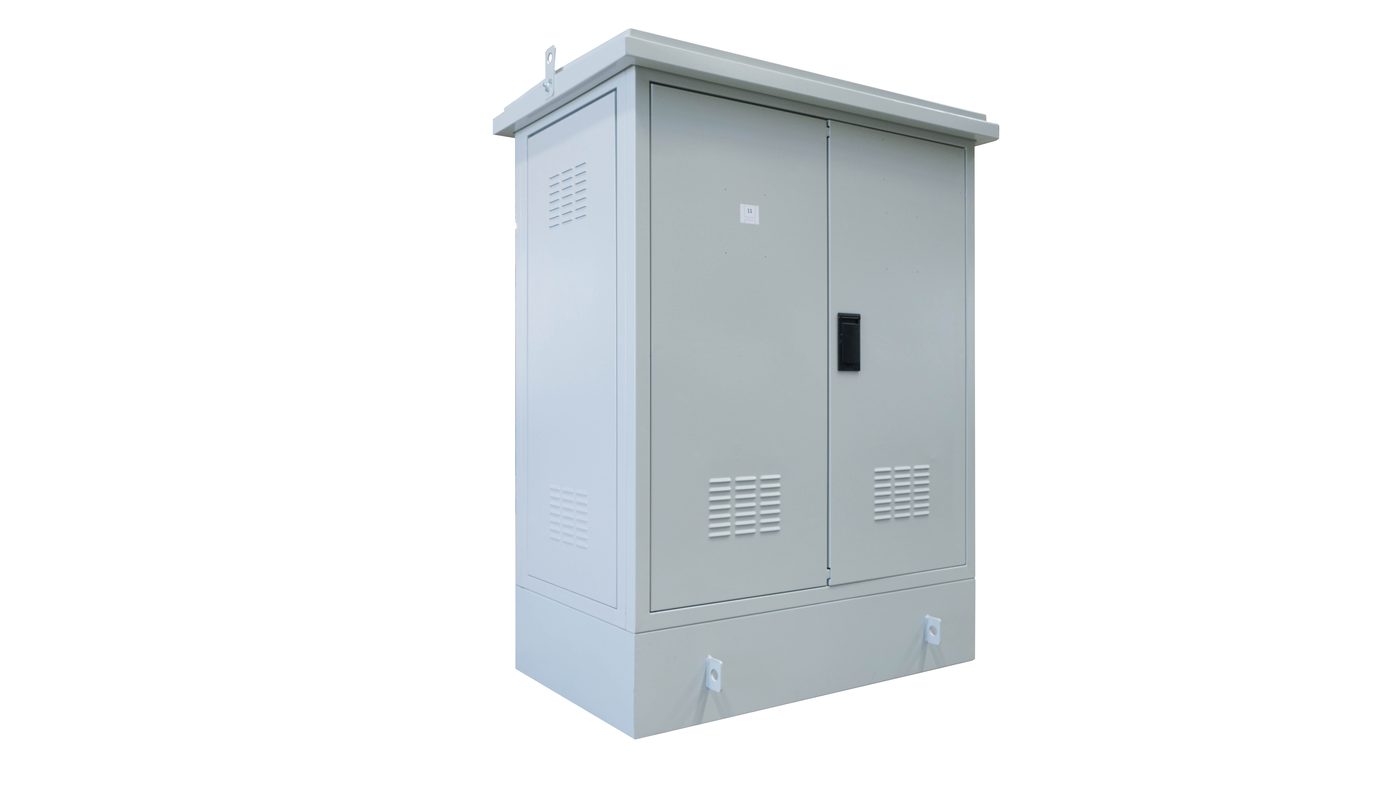

ARSK Sac Köşk

ARSK serisi Sac Köşkler, tüm uygulama alanları için istenen ölçülerde galvanizli ve elektrostatik toz boyalı saçtan üretilen trafo ve dağıtım merkezleridir. Tüm iklim koşullarında kullanılabilen sac köşkler (trafo merkezleri), elektrik dağıtım şirketlerinin ve özel projelerin orta gerilim – alçak gerilim (OG/AG) dağıtım merkezi ihtiyaçlarını karşılar.

Teknik Özellikler Tabanlar, zemindeki yüke bağlı olarak NPU veya NPI şeklindedir ve sıcak daldırma galvaniz ile kaplanır. Köşk gövdesi, farklı bir kalınlık istenmediği sürece 2 mm galvanizli saçtan üretilir. Kapılar 120° dışa açılabilir ve IK20 darbe koruma sınıfına sahiptir.

Uygulama Alanları - Demir döküm atölyeleri - Petrol boru hatları - Sanayi - Tersaneler - Acil ve yedek güç tesisleri - Madencilik işletmeleri

Bölmeler OG Bölmesi: Metal mahfazalı modüler hücreler, Metal Clad hücreler ve RMU tipi hücreler kullanılabilir; ölçüler ekipmana göre belirlenir. Trafo Bölmesi: kuru tip veya yağlı tip transformatör kullanılabilir; ölçüler trafo gücüne göre belirlenir. AG Pano Bölmesi: MCC, AC ve DC dağıtım panoları, HVAC panosu, yangın kontrol panosu, UPS, SCADA-RTU panosu ve diğer AG panoları kurulabilir.

Yardımcı Sistemler Akü–redresör odasında Ni-Cd aküler ve DC kesiciler bulunur ve Zone 2 tehlikeli alan sınıflandırmasına göre tasarlanabilir (opsiyonel). Tüm odalarda standartlara uygun aydınlatma bulunur; opsiyonel olarak ATEX sertifikalı armatürler ve acil çıkış armatürleri seçilebilir. Elektrikli cihazlar izole topraklama barasına bağlanır; kapı, taban, duvar ve çatıda ayrı topraklama uygulanır. Zemin kaplaması yanmaz kauçuktur (A1 sınıfı, 50 kV yalıtım, opsiyonel). Yangın ve duman algılama ile iç sıcaklık ve nemi sabit tutan HVAC sistemi opsiyonel olarak mevcuttur.

Sistemin Avantajları - Beton köşklere göre daha hafif olduğundan taşıma ve kurulum kolaylığı sağlar - İçinde kullanılacak ekipmana uygun olarak çok çeşitli boyutlarda üretilir - Boyut ve ağırlık avantajı nedeniyle özellikle RMU'lu trafo merkezlerinde tercih edilir - Modüler ve prefabrik yapısı sayesinde büyük merkezler kurulabilir - Yurt dışına sökülü sevkiyatlarda taşımada büyük tasarruf sağlar - Yüksek işletme güvenliği - Özel projelere uygun üretim çözümleri - Kolay taşınır ve kolay işletilir
