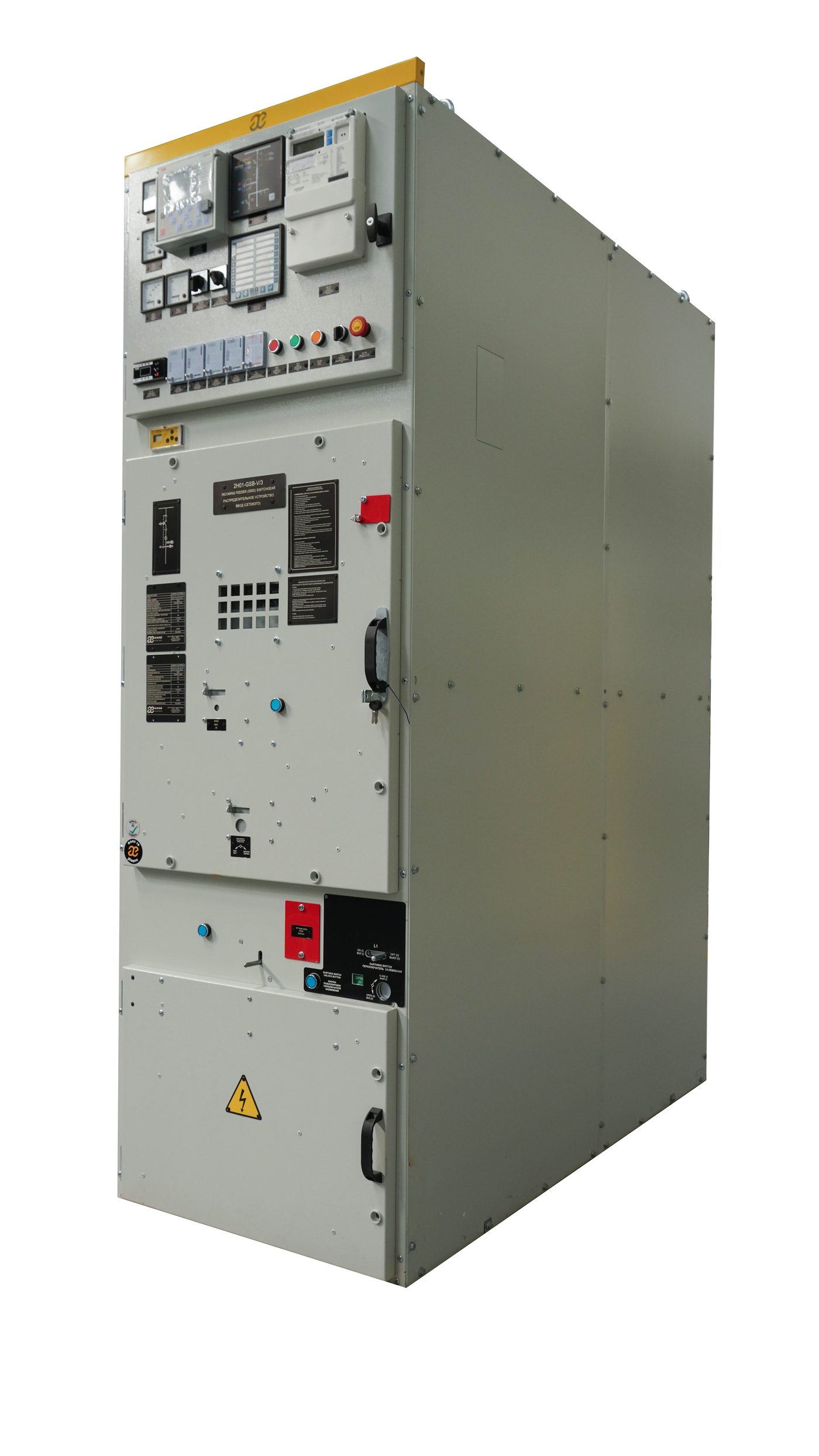

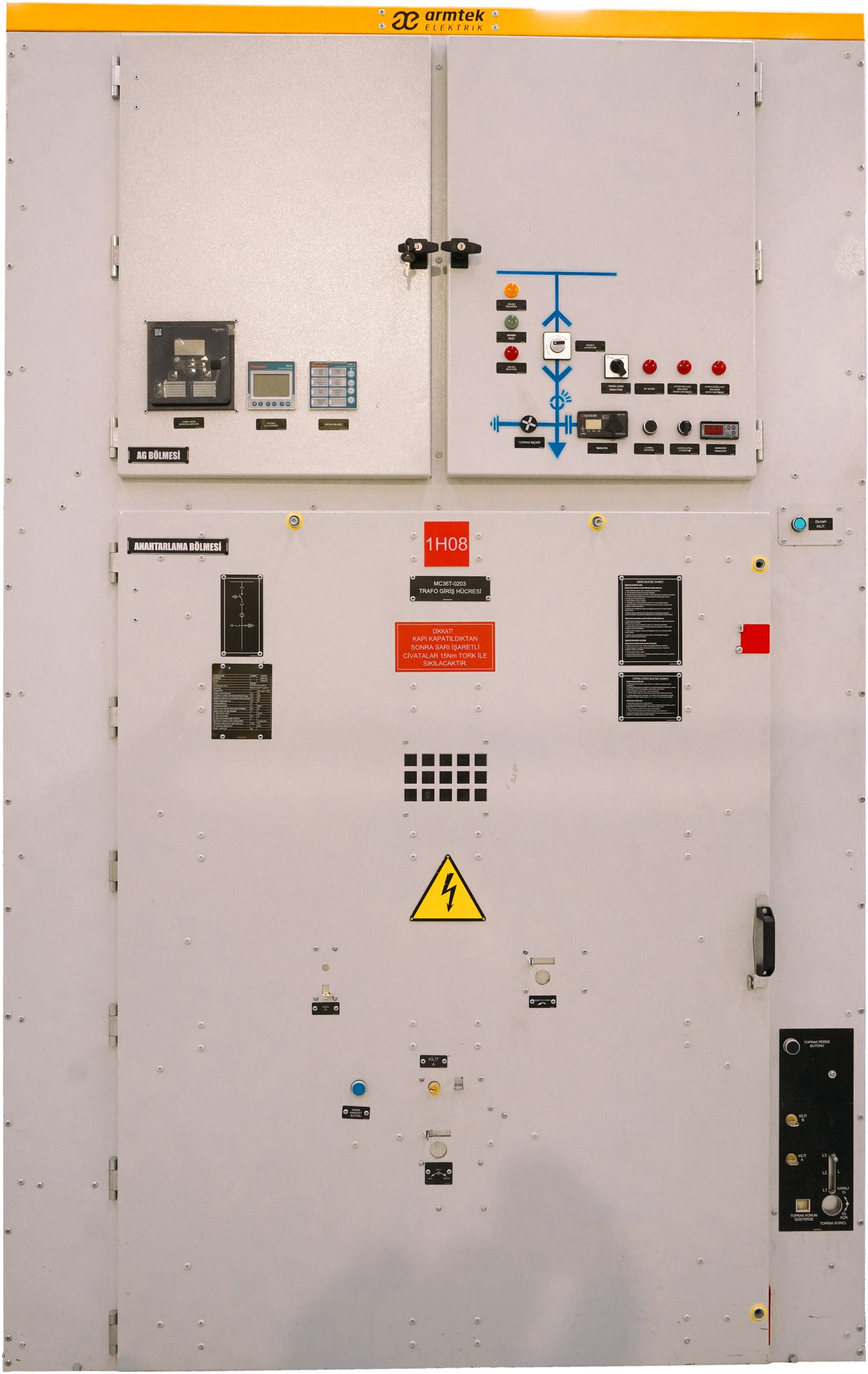

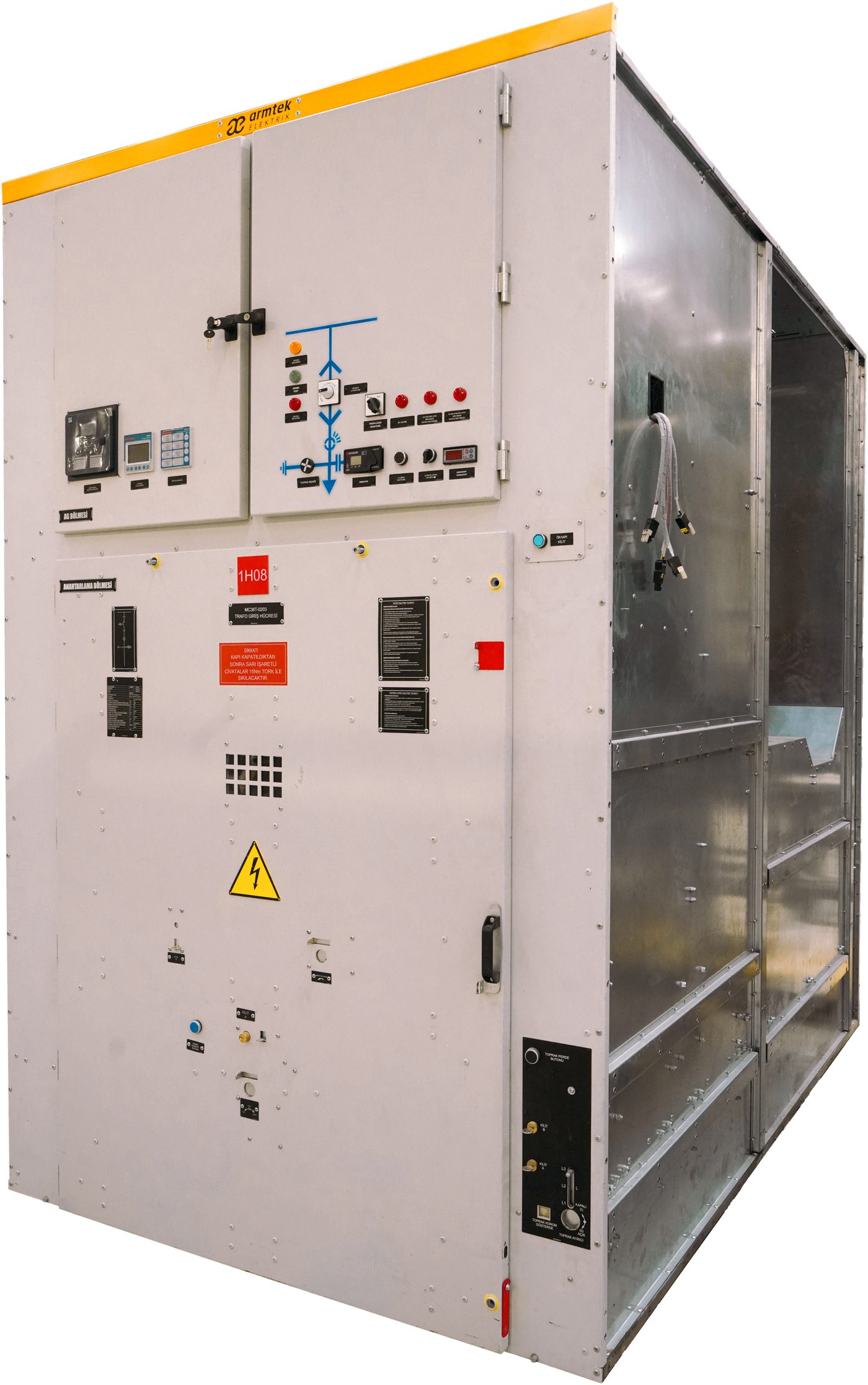

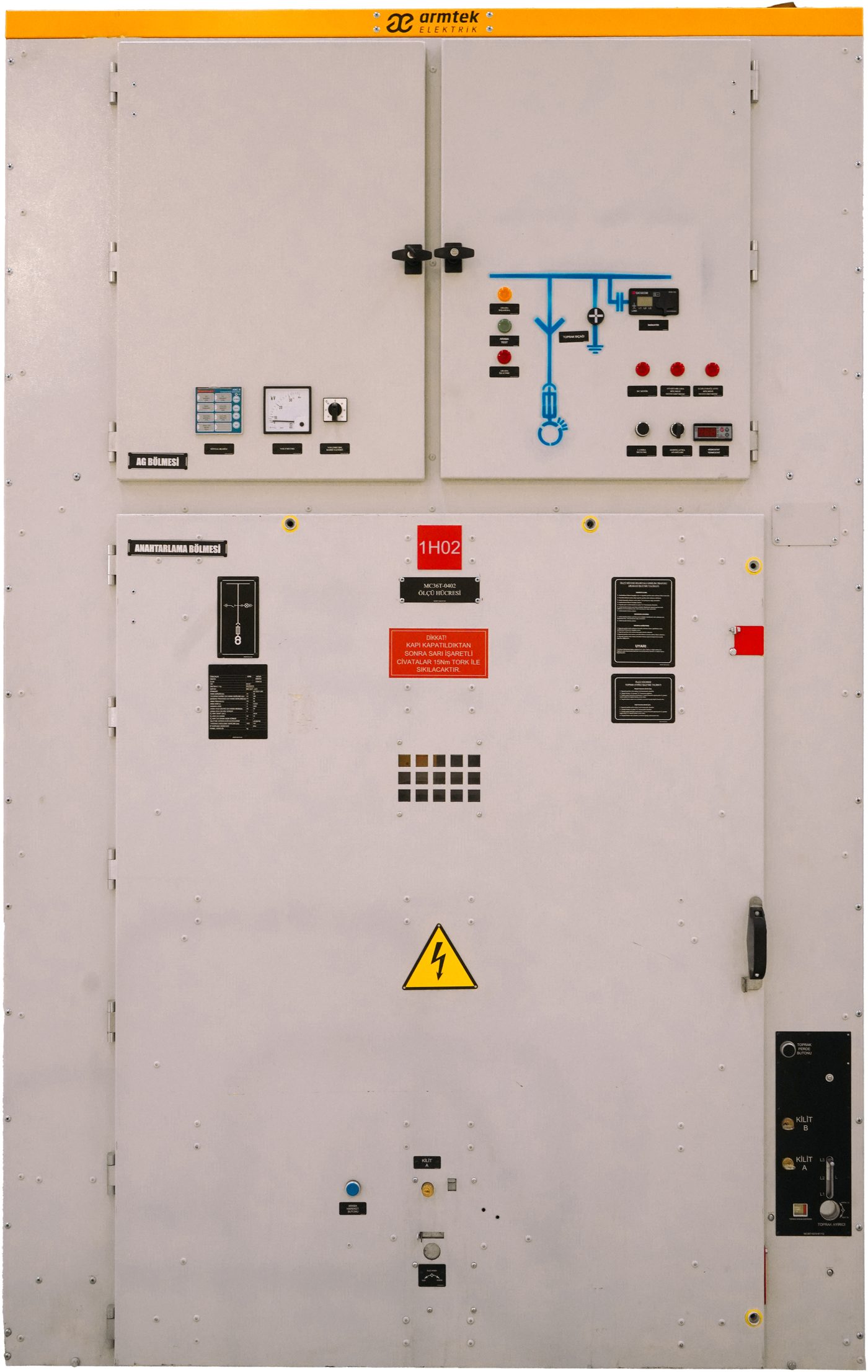

ARMC Metal Clad Hücre

Metal Clad hücre tipleri 5 ana bölümden oluşmaktadır. Bu bölümler metal perdelerle bölünmüş olup, devamlılık sağlanacak geçişlerde hareketli perde ve izolasyonlu geçiş ekipmanları kullanılmıştır. Gerilim seviyesine göre (12, 17,5, 24, 36 ve 40,5 kV) tasarımlar farklılık gösterir ve talep edilmesi halinde farklı marka bileşenlerle üretilebilir.

A — Alçak Gerilim Bölümü Kontrol için gerekli tüm ikincil devreleri içerir (ölçü, koruma, izleme, iletişim ve diğer ilişkili sistemler).

B — Kesici Bölümü Kesici bölümünde aşağıdaki ekipmanlar kullanılır: - Vakum kesici - Sigortalı gerilim trafosu - Ayırıcı arabası

C — Bara Bölümü Anma akımına uygun olarak seçilen elektrolitik bakırlar, izolatörler ve geçit kovanları bulunur. Bu bölüme erişim özel talimatlar ve güvenlik tedbiri gerektirir.

D — Gerilim Trafosu Bölümü Arabalı sigorta + gerilim trafosu bileşiği bulunur. Mekanik kilitler ve perde mekanizması ile güvenlik sağlanır.

E — Kablo Bölmesi Bu bölümde aşağıdaki ekipmanlar kullanılır: - Akım trafosu - Gerilim transformatörü - Parafudr - Topraklama anahtarı - Kapasitif gerilim bölücü - Kablo rakoru ve bağlantı parçaları

Hücre Tipleri - Bara Kublaj Hücresi - Bara Yükseltme Hücresi - Gerilim Ölçü Hücresi - Giriş Hücresi - Çıkış Hücresi

Güvenlik Hususları Metal Clad Hücreleri, hava yalıtımlı sistemlerde en iyi korumayı sağlayan anahtarlama sistemidir. Her bir bölüm metal bölmelerle ayrılarak yüksek derecede güvenlik sağlanmıştır. Kısa devre, kısa süreli akım ve iç ark testleri IEC 62271-200 standardına uygun olarak akredite belgeli laboratuvarlarda yapılır. Mekanik kilitlemeler hatalı kullanımı önler: kesici test konumunda ve topraklanmış değilken kapı açılamaz, kapı açıkken kesici servis konumuna gidemez. Kesici servis ve test konumunda kilitlenebilir, IP gözetleme penceresi kesicinin durumunu gösterir ve kesici çıkarıldığında hareketli perdeler kapanır.

Bakım ve Kontrol Armtek "ARMC Serisi" daha fazla güvenilirlik, daha fazla güvenlik ve maksimum bakım kolaylığı sunar. Üretim tesisleri ISO-9001 sertifikalı olup kalite, kapsamlı tasarım ve üretim testleriyle güvence altına alınmıştır. Alçak gerilim bölmesi iç kabloları test edip değiştirmek için yeterli alan sağlar; bağımsız bara bölmesi, diğer bölümlerdeki bakımın risk oluşturmayacağı şekilde yapılandırılmıştır. Tüm ekipmanın kolayca sökülüp takılabilmesi bakım ve kontrol sürelerini en aza indirir.

Avantajlar - LSC2B maksimum hizmet sürekliliği - Bölmeler arasında topraklanmış metal bölmeler - AFLR iç ark test özelliği ile maksimum insan güvenliği - Elektriksel ve mekanik kilitlemelerle operasyonel hatalara karşı emniyet - Çekmeceli vakum / SF6 kesicilerle hızlı devre kesme ve kolay bakım - Topraklama sisteminde süreklilik - Modüler kompakt tasarımla daima artırılabilen kapasite - Kısa süreli dayanım testi 31,5 kA / 3 s - Uzun çalışma ömrü — 10.000 anahtarlama - Satış sonrası servis ve yedek parça temini
