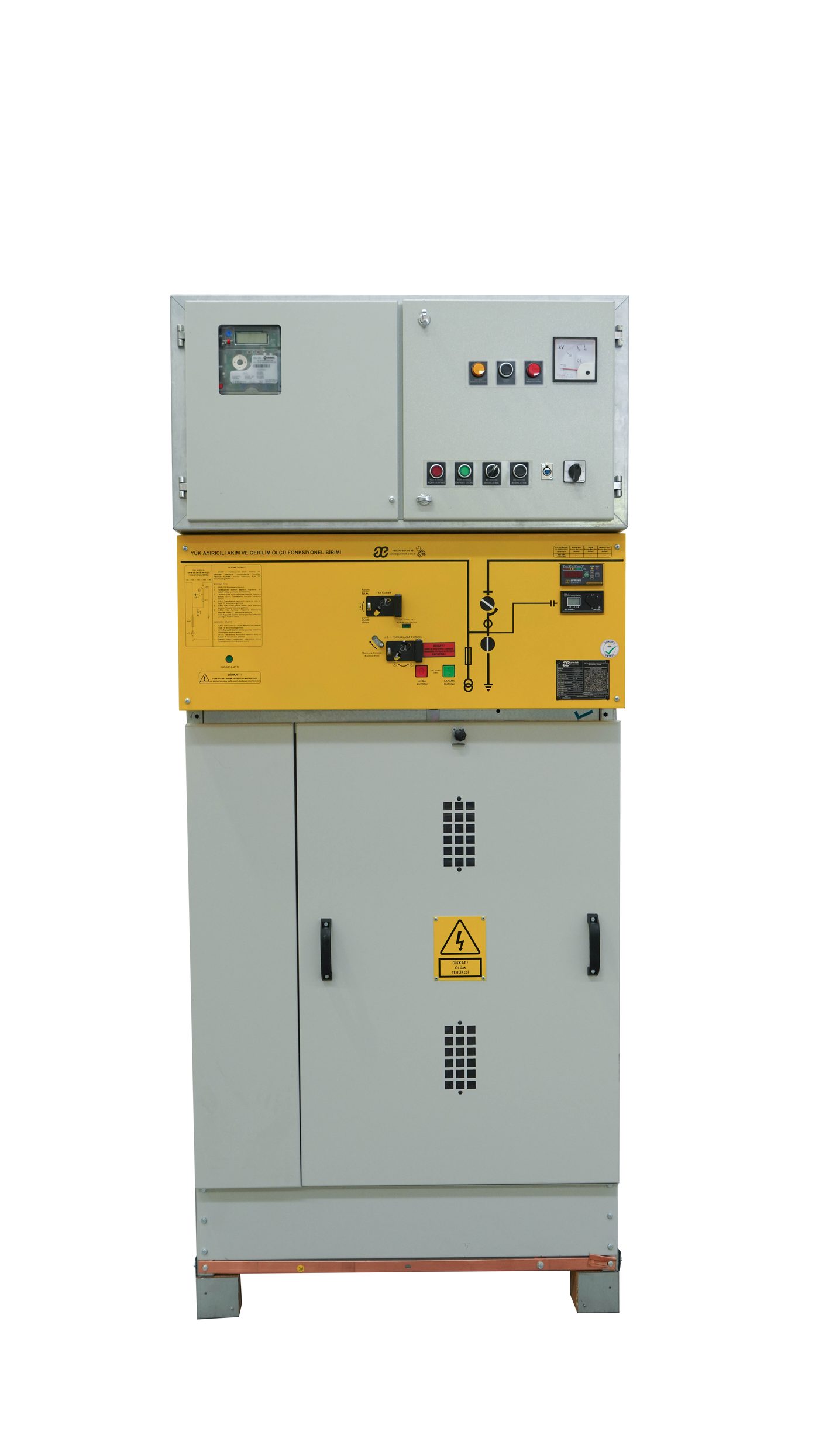

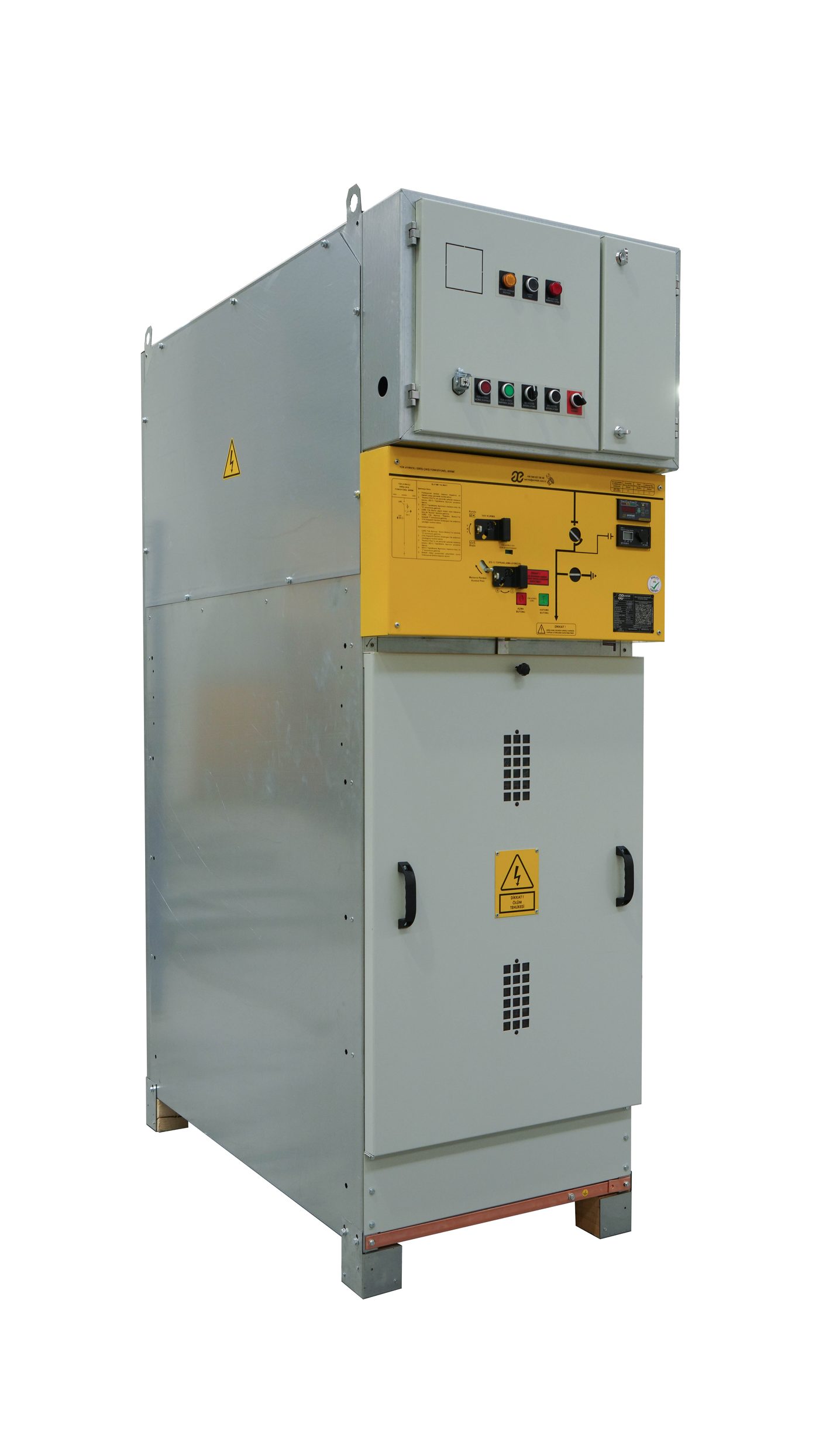

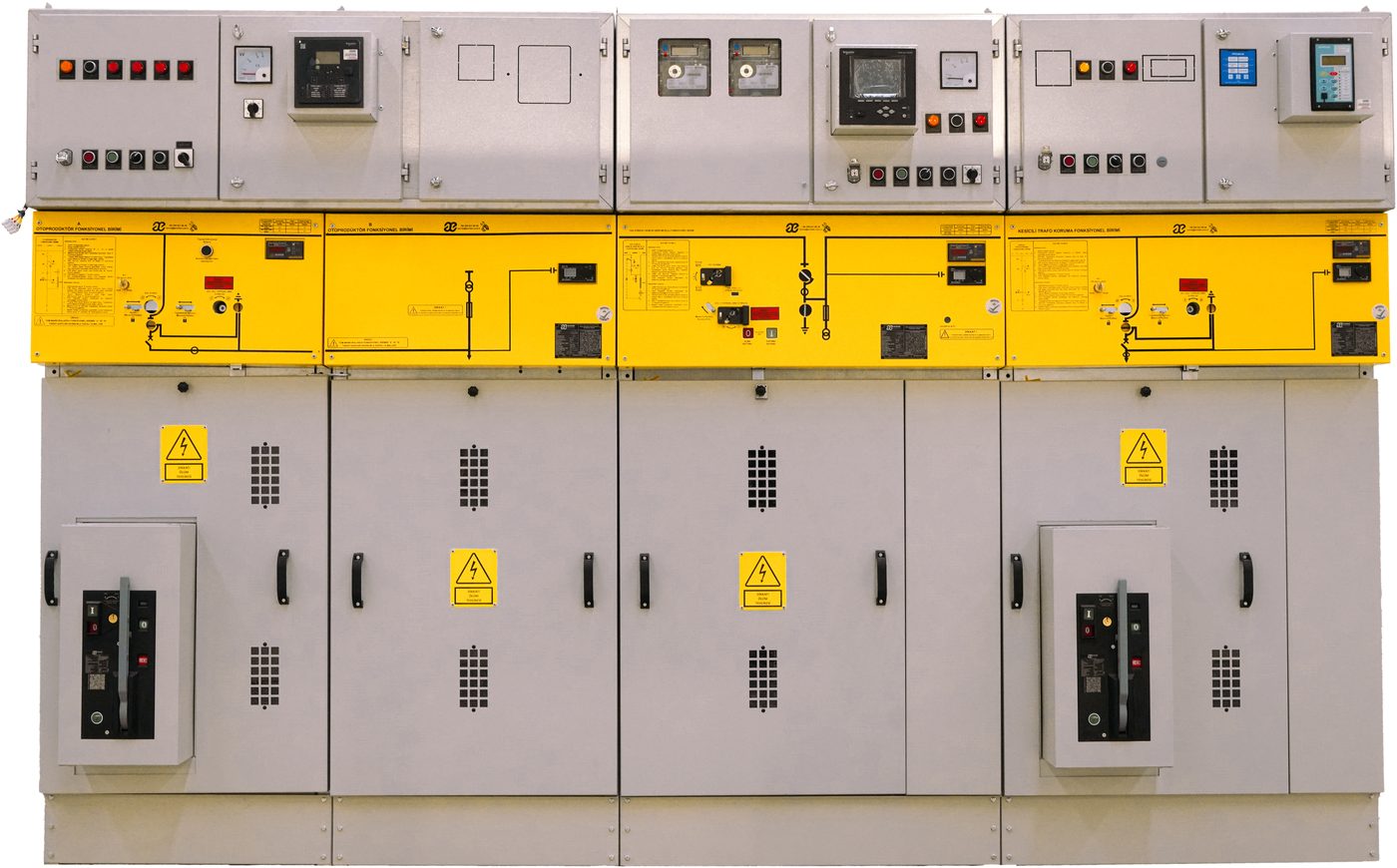

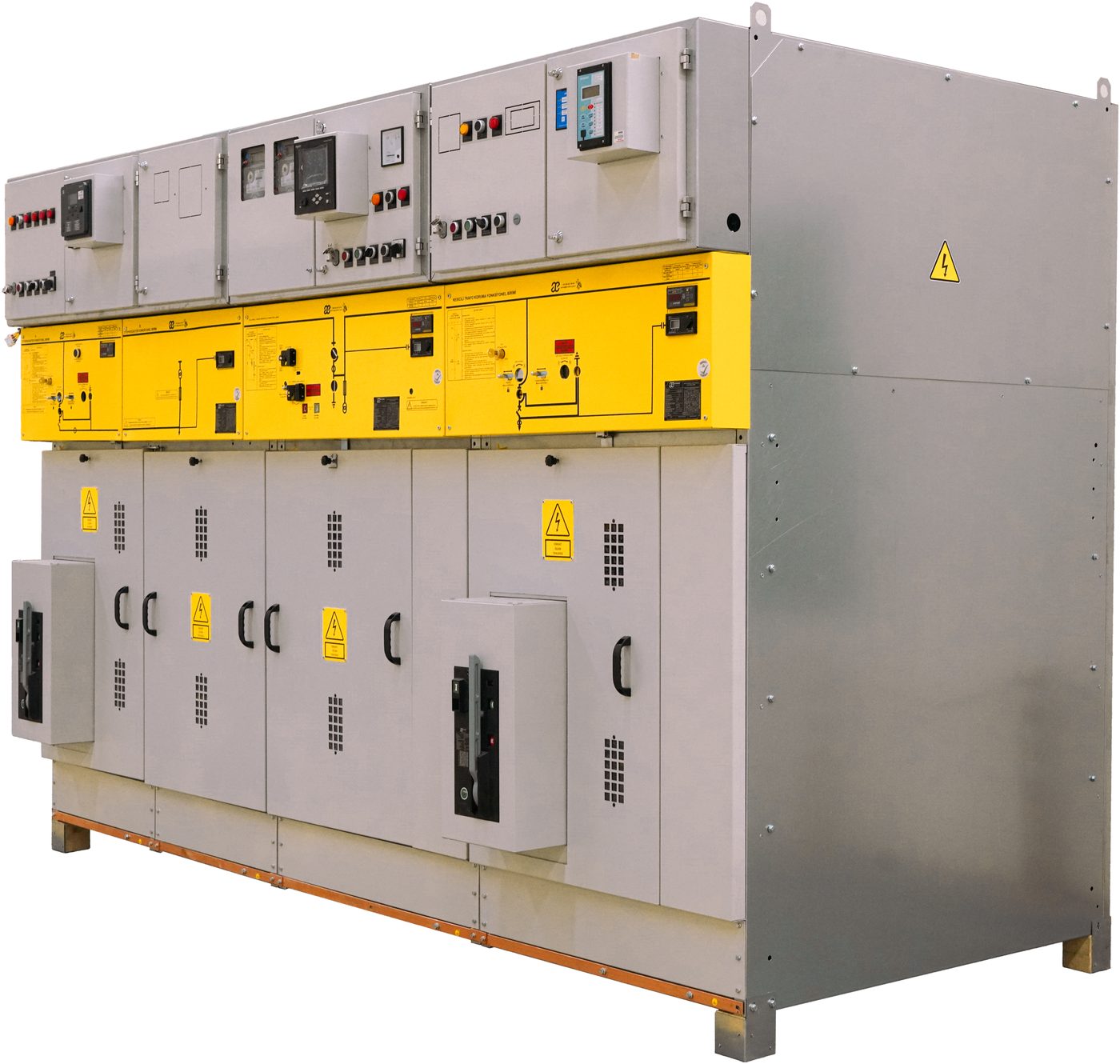

ARME-AIS Hava Yalıtımlı Modüler Hücre

Hava Yalıtımlı Metal Mahfazalı Modüler Hücreler 4 ana bölümden oluşur. Bu bölümlerin güvenliği anahtarlama ve mekanik kilitleme ile sağlanır ve süreklilik sağlayan geçişlerle birbirinden yalıtılır. 12, 24 ve 36 kV sistemler için üretilir ve talep edilmesi halinde farklı marka bileşenlerle sunulabilir.

Hava Yalıtımlı Modül Hücre Bölümleri

A — Ana Bara Bölümü Ana Bara Bölümü'nde anma akımına uygun olarak seçilen elektrolitik bakırlar, izolatörler ve geçit kovanları bulunur. Bu bölüme erişim özel talimatlar ve güvenlik tedbirleri gerektirir.

B — Kablo Bağlantı Bölümü Kablo Bağlantı Bölümü ürün tipine göre değişir. Kullanılabilir ekipmanlar: - SF6 Gazlı Kesici - SF6 Gazlı Yük Ayırıcı - SF6 Gazlı Ayırıcı - Gerilim Transformatörü - Akım Transformatörü - Yüksek Gerilim Sigortası - Kapasitif Gerilim Bölücü - Kablo Bağlantı Sistemi Ekipmanları

C — Anahtarlama (Kumanda Mekanizması) Bölümü Anahtarlama ekipmanlarının açma ve kapama için yakın manevrasına olanak tanıyan bölümdür.

D — Alçak Gerilim Bölümü Kontrol için tüm ikincil devreleri içerir (ölçü, koruma, izleme, iletişim ve diğer ilişkili sistemler).

Bakım ve Kontrol Armtek "ARME Serisi" daha fazla güvenlik ve maksimum bakım kolaylığı sunar. Üretim tesisleri ISO-9001 sertifikalıdır ve kalite, kapsamlı tasarım ve üretim testleriyle güvence altına alınır. Alçak gerilim bölmesi iç kabloları kolayca test edip değiştirmek için yeterli alan sağlar. Bağımsız bara bölmesi, bitişik panolardaki olaylardan etkilenmeyecek şekilde yapılandırılmıştır; bu nedenle diğer bölümlerde bakım ve kontrol yaparken risk oluşturmaz. Tüm ekipmanların kolayca sökülüp takılabilmesi sayesinde bakım ve kontrol süreleri en aza indirilir.

Güvenlik Hususları Hava Yalıtımlı Modüler Hücreler, iç ark oluşması durumunda patlamayı veya çevre cihazların hasar görmesini önleyecek şekilde tasarlanmıştır ve kullanıcı ile çevre için yüksek derecede güvenlik sağlar. Kısa devre, kısa süreli akım ve iç ark testleri IEC 62271-200 standardına uygun olarak akredite sertifikalı laboratuvarlarda yapılmıştır. IP3X koruma sınıfı dış ortama karşı koruma sağlar. Mekanik kilitleme ve çeşitli önlemler hatalı kullanıma karşı koruma sağlar: topraklama anahtarı kapatılmadan ve kesici ile ayırıcılar açık konuma getirilmeden hücre kapağı açılamaz; hücre kapağı açıkken tüm manevralar devre dışı bırakılır. Mekanik kilitler hücre bölümlerini ve ilgili hücreleri birbirine bağlar; menteşe ve kilit sistemi hatalı operasyonlara karşı sağlam bir güvenlik duvarı oluşturur. Kesici kapağındaki IP gözetleme penceresi kesicinin durumunu gösterir ve topraklama anahtarı yalıtım ve hat güvenliğine uygun şekilde kilitlenebilir.

Avantajlar - LSC2A maksimum hizmet sürekliliği - Bölmeler arasında topraklanmış metal bölmeler - AFL iç ark test özelliği ile maksimum insan güvenliği - Elektriksel ve mekanik kilitlemelerle operasyonel hatalara karşı emniyet - Çekmeceli tip SF6 kesicilerle hızlı devre kesme ve kolay bakım - Topraklama sisteminde süreklilik - Modüler kompakt tasarımla istenildiği anda artırılabilen kapasite - Kısa süreli dayanım testi 16 kA / 1 s - Uzun çalışma ömrü — 10.000 anahtarlama - Tüm güvenlik önlemleriyle tasarlanmış kolay ve güvenli kullanım - Satış sonrası servis ve yedek parça temini
